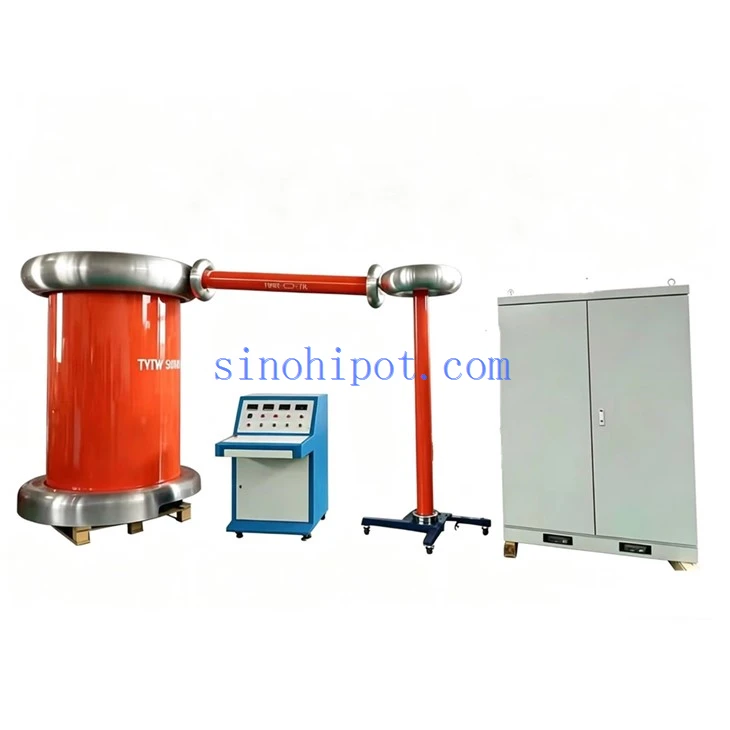

300kV PD-serbest Güç Frekansı AC Hipot Test Seti

HYJF-300KVA/300KV PD serbest Güç frekansı AC hipot test sistemi:

Bu ekipman seti temel olarak transformatörler, güç transformatörleri, yüksek-voltaj devre kesicileri ve kablo aksesuarları gibi test numuneleri üzerinde güç frekansı dayanım gerilimi ve kısmi deşarj testlerinin gerçekleştirilmesinin yanı sıra bilimsel araştırma deneyleri için kullanılır.

Aşağıdaki ekipmanı içeren sistem

Çalışma koşulu

Bölge yüksekliği: 1000 m'ye eşit veya daha az

Ortam sıcaklığı: -20 derece -+40 derece

Bağıl hava nemi: %90'a eşit veya daha az (25 derece)

Güç kaynağı voltajının dalga biçimi gerçek bir sinüs dalgasıdır ve dalga biçimi bozulma oranı<3%

Topraklama direncine sahip güvenilir bir topraklama noktası kurun<0.5Ω

Kurulum yeri: iç mekan

Güç Frekansı PD Test Transformatörü

Modeli: YDJ-300／300

Yapı: Yalıtım Silindiri

PH:1ph

Frekans: 50Hz

Nominal kapasite: 300kVA

Nominal giriş voltajı: 0,6kV

Nominal giriş akımı: 500A

Nominal çıkış voltajı: 300kV

Nominal çıkış akımı: 1.0A

Çıkış dalga biçimi bozulma oranı: %3'ten az veya eşit

Güç frekansı hipot seviyesi:330kV/1dak

Çalışma Süresi: Nominal gerilim ve nominal akımda 5 dakika sürekli çalışma; 2/3 nominal gerilimde ve 2/3 nominal akımda sürekli çalışmaya izin verilir.

Kısmi deşarj seviyesi: Nominal gerilimde 5 pC'ye eşit veya daha az, %80 nominal gerilimde 3 pC'ye eşit veya daha az

Soğutma yöntemi: Yağa-daldırılmış kendi kendine-soğutma

Yapı: Yalıtım muhafazaları için epoksi cam elyaf sargı

Sıcaklık artışı: <45K

Empedans voltajı: <%10

Yüksüz akım: <%6

Voltaj regülatörü

Modeli: TEDGC –300／0,38/0-0,65

Ph:1ph

Frekans: 50Hz

Nominal kapasite: 300kVA

Nominal giriş voltajı: 0,38kV

Nominal giriş akımı: 789A

Nominal çıkış voltajı: 0-0.65kV

Nominal çıkış akımı: 461A

Dalga biçimi bozulma oranı: <%3

Başlangıç ​​voltajı: %1'e eşit veya daha az

Çalışma süresi: 1 dakika boyunca 1,1 kat nominal voltajda çalıştırın; Nominal gerilim ve nominal akımda 30 dakika boyunca sürekli çalışma kapasitesine sahiptir.

Kapasite bölücü(Cbağlantı kapasitörü)

Modeli:TAWF-400/300

Nominal Frekans: 50Hz

Nominal kapasite: 400pF

Anma gerilimi: 300kV

Nominal bölücü oranı:3000:1

Ölçüm hatası: Düşük-voltaj kolu, ölçüm kablosu ve dijital voltmetre dahil %0,5'ten az veya buna eşit

Kısmi Deşarj Seviyesi: %100 Nominal Gerilim 3 pC'ye eşit veya daha az, %80 Nominal Gerilim 2 pC'ye eşit veya daha az

Yapı Türü: Yalıtımlı-muhafaza yağlı-kağıt kapasitör yapısı. Bir üst kapak, bir kapasitör gövdesi, hareketli bir taban, bir düşük- voltaj kolu vb.'den oluşur. Gerilim bölücü aynı zamanda kısmi deşarj ölçümü için bir bağlantı kapasitörü olarak da işlev görebilir.

Koruyucu direnç

Modeli: GR300-1.0/2

Anma Gerilimi: 300kV

Anma akımı: 1.0A

Nominal direnç: 2kΩ

Kısmi Deşarj Seviyesi: %100 nominal gerilimde 3 pC'ye eşit veya daha az, %80 nominal gerilimde 2 pC'ye eşit veya daha az

Yapı Türü: Nikel-krom emaye tel, bir epoksi tüpün etrafına sarılır. Her iki uçta da transformatörün voltaj bölücüsüne bağlanmak için bağlantı tüpleri bulunur. Koruyucu halkalar her iki uca da monte edilmiştir. Test numunesi boşaldığında koruyucu direnç izolasyon hasarına maruz kalmayacaktır.

 Cdenetleyici

Modeli: AC-2000

5.1 Fonksiyon:

5.1.1 Metre doğruluğu: 0,5 seviye (HV ölçüm parçası)

5.1.2 aşırı-akım korumalı

5.1.3 ipotek zamanlayıcılı

5.1.4 Voltaj regülatörü, voltaj regülasyonu için senkron bir AC motor sürücüsü kullanır ve sıfır-voltaj kesinti korumasıyla birlikte üst ve alt koruma fonksiyonlarını içerir.

5.1.5 Konsol laboratuvar güvenlik kapısı korumasıyla donatılmıştır.

5.1.6 Sıfır-voltaj kapatma ve numune arızası üzerine otomatik olarak sıfıra dönme özelliğine sahiptir.

5.1.7 Bir dayanım gerilimi zamanlama cihazı içerir; dayanma süresine ulaşıldığında voltaj regülatörü otomatik olarak sıfır konumuna düşer.

5.1.8 Gösterge:

(1) Yüksek-voltaj çıkışlı voltmetre, doğruluk 0,5 derece

(2) Yüksek-voltaj çıkış ampermetresi, doğruluk 0,5 derece

(3) Regülatör çıkışı için voltaj ölçer, doğruluk 0,5 derece

(4) Regülatör çıkışı için ampermetre, doğruluk 0,5 derece

(5) Güç-açılma göstergesiyle donatılmıştır

(6) Regülatör sıfırlama göstergesiyle donatılmıştır

(7) Bir dizi kontrol ölçüm kablosuyla donatılmıştır
