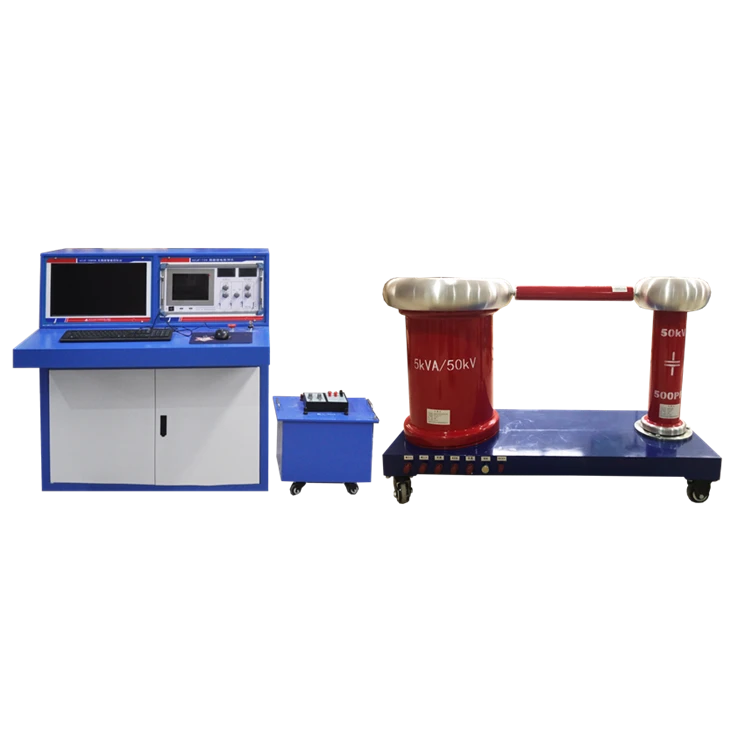

35kV transformatör için PD içermeyen güç frekansı kısmi deşarj test cihazı

Hyjf -15 KVA/75kV PD-Free Güç Frekansı Kısmi Deşarj Test Cihazı Bu test sistemi esas olarak transformatörler, güç transformatörleri, yüksek voltajlı devre kesiciler, kablo aksesuarları ve diğer test ürünleri için 35kV voltaj seviyesinin altındaki bazı güç ürünleri için güç frekansı voltajı direnci, kısmi deşarj testi ve bilimsel araştırma testi ve bilimsel araştırma testi kullanılır.

İş durumu

Bölge Yüksekliği: 1000m'ye eşit veya eşit

Ortam sıcaklığı: -20 derece -+40} derecesi

Göreceli hava nemi:% 90'dan az veya eşit (25 derece)

Güç kaynağı voltajının dalga formu gerçek bir sinüs dalgasıdır ve dalga formu bozulma hızı<3%

Topraklama direnci ile güvenilir bir topraklama noktası oluşturun<0.5Ω

Kurulum Konumu: İç Mekan

HYjf-15KVA/75kV PD içermeyen güç frekansı kısmi deşarj test cihazı oluşturulmuş cihaz

YDJ -15 KVA/75KV PD olmayan test transformatörü 1 seti

Tcjht {{0}} KVA -15/0.38/0-0. 42 voltaj regülatörü 1 seti

FRC -400 PF/75kV Kuplaj Kapasitörü 1SET

Dz -0. 2/5 koruma direnci 1 seti

TCJH -15 KVA denetleyicisi (manuel) 1 set

HylBQ {0}}/0.4 Güç Filtresi 1 Set

Kablo ve aksesuar 1 seti

Model: YDJ－15 ／ 75 PD içermeyen test transformatörü

Yapısal Tip: Yalıtımlı Silindir Tipi

Aşama sayısı: tek aşama

Frekans: 50Hz

Nominal kapasite: 15kva

Nominal giriş voltajı: 0. 4kv

Nominal Giriş Akımı: 37.5A

Nominal Çıkış Voltajı: 75kV

Nominal Çıktı Akımı: 0. 2a

Çıkış Dalga Formu Distorsiyon Oranı:% 3'ten az veya eşit

Güç frekansı Voltaj seviyesine dayanma seviyesi: 82.5kv/1 dakika

Çalışma süresi: Nominal voltaj ve nominal akım 5 dakika boyunca sürekli olarak çalışabilir; 2/3 nominal voltaj ve 2/3 nominal akım sürekli çalışmaya izin verir

Yerel deşarj: Nominal voltajda 3pc'den az veya eşit,% 80 nominal voltajda 2pc'den az veya 2 adet

Soğutma yöntemi: Yağ ile daldırılmış kendi kendine soğutma

Yapı: Yalıtım kabuğu epoksi cam teli ile sarılır

Sıcaklık artışı: <45K

Empedans voltajı: <% 10

Yüksiz akım: <% 5

Model: TCJHT - 15 ／ 0. 38/0-0. 42 Voltaj Regülatörü

Aşama sayısı: tek aşama

Frekans: 50Hz

Nominal kapasite: 15kva

Nominal giriş voltajı: 0. 38kv

Nominal giriş akımı: 39.5a

Nominal Çıkış Voltajı: 0-0. 42kV

Nominal Çıktı Akımı: 35.7a

Dalga formu bozulma oranı:<3%

Başlangıç ​​Voltajı:% 1'e eşit veya eşit

Çalışma Süresi: 1,1 kat nominal voltajda 1 dakika, nominal voltajda 30 dakikalık sürekli çalışma ve nominal akım

Model: FRC -400 PF/75KV Kuplaj Kapasitörü

Nominal frekans: 50Hz

Nominal kapasitans: 400pf

Nominal Voltaj: 75kV

Kısmi deşarj Seviyesi:% 100 dereceli voltaj 3pc'den daha düşük veya daha düşük,% 80 dereceli voltaj 2 adetten daha az veya eşittir

Yapısal Tip: Yalıtımlı Kabuk Yağ Kağıt Kapasitör Yapısı. Bir üst kapak, kapasitör gövdesi, bir mobil taban, düşük voltajlı bir kol vb.

Voltaj bölücü ayrıca kısmi deşarj ölçümleri için bir birleştirme kapasitörü görevi görür.

Model: DZ -0. 2/5 koruma direnci

Nominal Voltaj: 75kV

Değerlendirilmiş Akım: 0. 2a

Nominal Direnç: 5kΩ

Yerel Deşarj Seviyesi:% 100 Nominal Voltaj 3pc'ye eşit veya daha düşük,% 80 dereceli voltaj 2 adetten daha az veya eşittir

Yapı Tipi: Emaye nikel-krom teli epoksi silindirine sarılır ve bağlantı tüpleri, transformatör bölücü ile bağlantı kurmak için her iki ucunda da yapılandırılır

Sonunda bir ekranlama halkası var; Konu taburcu edildiğinde, koruma direnci yalıtım hasarına neden olmaz.
